Результаты опроса: Голосую за...
"Детектор из камня" (Сергей К.) 4 11.11%
"Детекторный приемник" ( Геннадий-Vidum) 1 2.78%
"Восстановление старого детектора" (Сергей К. - Виталий-Витько) 4 11.11%
"Реплика по мотивам приемника "Пролетарий" (Игорь61) 11 30.56%
"Простейший детекторный" (Игорь61) 0 0%
"Деревенский" (Дмитрий Николаевич-ант) 2 5.56%
"ВП-2080" (Сергей-dimitrovo) 13 36.11%
"Детекторный для начинающего" (Сергей-Техник-Сан) 1 2.78%
Голосовавшие: 36. Вы ещё не голосовали в этом опросе

Ответ

Опции темы Опции просмотра
Старый 03.12.2011, 01:41   #81
ВладимирТарасов

Аватар для ВладимирТарасов

Регистрация: 08.03.2011
Адрес: Москва
Возраст: 49
Сообщений: 524
Присоединяюсь ко всем предыдущим поздравлениям!
Победители просто потрясающе реализовали и представили всем свои идеи!!!
Полностью поддерживаю мысль сделать конкурс ежегодным, с номинациями в нескольких
категориях - детекторные, одноламповые ( не только регенераторы) - долой рамки!!!!

Цитата:
Сообщение от Vidum Посмотреть сообщение
Такие конкурсы - кладовая информации, подкрепленная большой практикой!
Удачи всем
Маленькое отступление - заполучил сегодня на пару дней книгу - "История радиосвязи", выпущенную к 150 летию А.С. Попова.
И, кажется понял, что мы увидели на этом конкурсе -смотрите сами:

На первом фото – детекторный приёмник К11 из собрания Музея им. Попова в С-Пб
производства Акционерного общества русских электрических заводов «Сименс и Гальске» 1916 года,
после революции – всем известного завода имени Казицкого.


Лишь только получив книгу удалось более-менее детально рассмотреть конструкцию этого приёмника.

Следующая картинка - с http://rt20.mybb2.ru/viewtopic.php?f=25&t=703



Немецкая искровая радиостанция «Сименс и Гальске», примерно тех же лет –
прошу обратить внимание на сходство одной детали – контактного переключателя, точнее – его ручек у обоих этих аппаратов .

Подобных ручек у других производителей российской радиотехники я раньше не встречал.

А теперь сравните их с соответствующими ручками конкурсного аппарата Сергея К. и Витько – сходство сразу бросается в глаза.
А не является ли это сходство «родовым»? –указывающим на общность не только их происхождения, но и времени создания?
На более поздних аппаратах завод им. Козицкого использовал рукояти совсем другого дизайна ,
хороший пример которого –рукоятки приёмников БЧ – напоминающие верхнюю ручку переменного конденсатора.

Для примера - устройство контактных переключателей детекторных приёмников
РОБТиТ моделей 12-14 и 15-17 годов выпуска –оно совсем другое…

ВладимирТарасов вне форума   Ответить с цитированием
Старый 03.12.2011, 19:37   #82
Витько

Аватар для Витько

Регистрация: 17.09.2007
Адрес: Серпухов
Сообщений: 1,190
Цитата:
Сообщение от ВладимирТарасов Посмотреть сообщение
А теперь сравните их с соответствующими ручками конкурсного аппарата Сергея К. и Витько
Я конечно польщен, но никакого отношения к конкурсному аппарату не имею, кроме как типа поставщика комплектующих, которые мне подарили коллеги из НМР, но кривые руки не позволили довести дело до ума.

Кстати, интересная деталь, ручка со стрелкой на КПЕ этого аппарата- деревянная.
Витько вне форума   Ответить с цитированием
Старый 04.12.2011, 21:29   #83
ВладимирТарасов

Аватар для ВладимирТарасов

Регистрация: 08.03.2011
Адрес: Москва
Возраст: 49
Сообщений: 524
Цитата:
Сообщение от Витько Посмотреть сообщение
Я конечно польщен, но никакого отношения к конкурсному аппарату не имею, кроме как типа поставщика комплектующих, которые мне подарили коллеги из НМР, но кривые руки не позволили довести дело до ума.

Кстати, интересная деталь, ручка со стрелкой на КПЕ этого аппарата- деревянная.
Виталий! Не комплектующих, а аппарата целиком, разве что без деревянного корпуса...
Похоже, что это детекторный приёмник - волномер практически в неизменном виде -
на это указывает соотношение ёмкости переменного конденсатора и большого числа отводов от катушки - слишком много для простого приёмника.
Ну а где-то в 1928-29 его "доделали" - поставили конденсатор перед наушниками -уж очень этот конденсатор напоминает те, что стоят в ДВ 4 и ДВ 5....
Ну а сейчас он опять обзавёлся прекрасным корпусом .

Ладно, заканчиваю отступление - вернусь к основной мысли...

Это сайт ценителей старого радио.
А своим отступлением я хотел показать, что проголосовавшие за победителей оценили прежде всего не раритетность, а
тот полёт фантазии и тот труд, которые победители вложили в свою работу -
все буквально были ими поражены -за что спасибо им огромное !!!!
А работа по восстановлению старой аппаратуры всё-таки полёт фантазии ограничивает. И даже очень.
Поэтому считаю, что в будущем при проведении других конкурсов такие моменты стоит учитывать - может быть стоит разделять эти "номинации"?
ВладимирТарасов вне форума   Ответить с цитированием
Старый 12.01.2012, 13:39   #84
dimitrovo

Аватар для dimitrovo

Регистрация: 27.11.2009
Адрес: Киев
Возраст: 47
Сообщений: 122
Приехал мой приз!

Позирует с виновником торжества:


с женой и котом


Сам приемник очень понравился, еще раз спасибо организаторам. Немного поисследовал его. Состоит из аккуратной сотовой катушки из провода диаматром более 1 мм и маленького КПЕ с твердым диэлектриком. От катушки 5 отводов (сверху), КПЕ включается перемычкой (слева) либо A)параллельно катушке, тогда принимаемые диапазоны в Мгц
  1. 0,5-0,95
  2. 0,67-1,15
  3. 0,85-1,5
  4. 1-1,74
  5. 1, 3-2

Б)либо последовательно с антенной, тогда получается
  1. 1,2-2,7
  2. 1,35-3,7
  3. 1,75-4,1
  4. 2-4,5
  5. 2,6 -4,8

Все это немного условно, поскольку влияние окажет индуктивность и емкость внешней антенны. Возможно, изделие сделано не фабрично - сильно перекрываются диапазоны - но все равно очень професионально и аккуратно.
Судя по надписи, детектор принадлжет малоизвестной немецкой фирме VGI. Есть похожая конструкция http://www.radiomuseum.org/r/vgi_vgi.html. Отличается только ручкой - возможно это он же.

Несмотря на холод, выбросил антенну от Degena за окно "Молдавские"станции можно хорошо услышать, особенно на транс с Samsung гарнитуроой. Но избирательность не очень высокая, вероятно, сказывается КПЕ с диэлектриком и шунтирование контура. А вот чувствительность хорошая - порядка 2мВ на родной детектор (соответствуте ВП-2080 с Д2), и это я еще не очень долго мучился с подбором точки. А если поставить отборный Д9E, получится 0,8 мВ на ТОН-2!
Буду ждать весны и антенны на даче
dimitrovo вне форума   Ответить с цитированием
Старый 12.01.2012, 19:43   #85
Игорь61
Администратор

Аватар для Игорь61

Регистрация: 13.03.2011
Адрес: Санкт-Петербург
Возраст: 57
Сообщений: 1,506
Сергей. А фотки что внутри не покажите? Уж очень посмотреть хочется.
Игорь61 вне форума   Ответить с цитированием
Старый 12.01.2012, 20:09   #86
Василий

Аватар для Василий

Регистрация: 17.09.2007
Адрес: Москва
Возраст: 56
Сообщений: 9,089
И кота крупным планом!
__________________

Сайт "Короткие Волны СССР"
Радио - это люди.

Василий вне форума   Ответить с цитированием
Старый 13.01.2012, 12:30   #87
dimitrovo

Аватар для dimitrovo

Регистрация: 27.11.2009
Адрес: Киев
Возраст: 47
Сообщений: 122
Вот внутренности





Сотовая катушка из толстенного одиночного провода в шелковой(?) изоляции и маленький слюданой(?) КПЕ. Внизу на первом снимке гнезда детектора, слева - наушников. Вверху переключатель отводов катушки (диапазонов), два верхних справа - земля, два нижних - варианты антенны. В "длинноволновом" режиме антенна подключается к нижнему из них, а верхний замыкается на землю.

Красивая катушка, конечно. Интересно бы такую сделать из литцендрата с пропиткой клеем. Гюнтер, "Книга радиостроителя", кажется, я нашел ее в клубной библиотеке - там подробно технология описана.

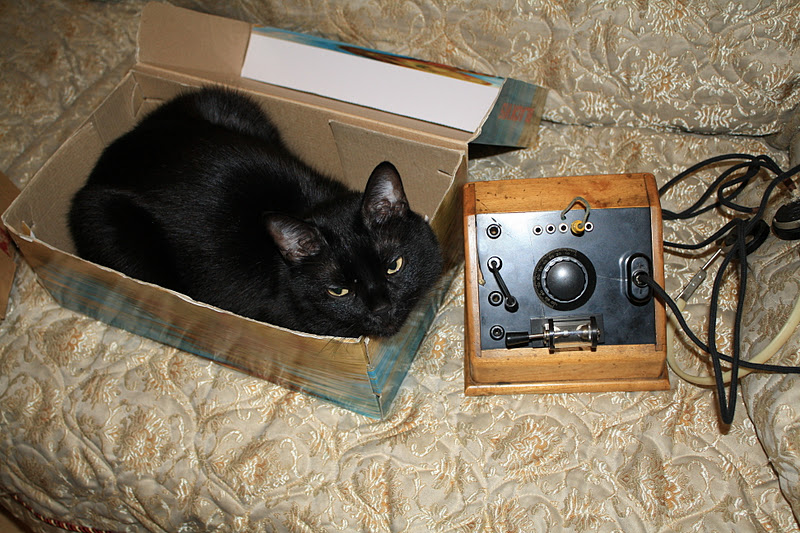

Теперь кот

В коробке я храню ВП-2080, еле выгнал его потом оттуда.

dimitrovo вне форума   Ответить с цитированием
Старый 13.01.2012, 13:24   #88
hlamradio

Аватар для hlamradio

Регистрация: 12.11.2009
Адрес: Москва
Возраст: 57
Сообщений: 942
...ай красавЕц...только не выспался
hlamradio на форуме   Ответить с цитированием
Старый 13.01.2012, 21:50   #89
Игорь61
Администратор

Аватар для Игорь61

Регистрация: 13.03.2011
Адрес: Санкт-Петербург
Возраст: 57
Сообщений: 1,506
Сергей. Спасибо классные фотки. Из литцендрата, скорее всего сильно лучше не будет, катушка и так сотовая. А кот действительно супер.
Игорь61 вне форума   Ответить с цитированием
Старый 14.01.2012, 19:03   #90
vic2

Аватар для vic2

Регистрация: 14.11.2011
Адрес: Киев
Возраст: 52
Сообщений: 322
Больше всего понравилась катушка и... кот. Жаль, живу в коммуналке, а то бы кота непременно завёл. Привет Коту
vic2 вне форума   Ответить с цитированием
